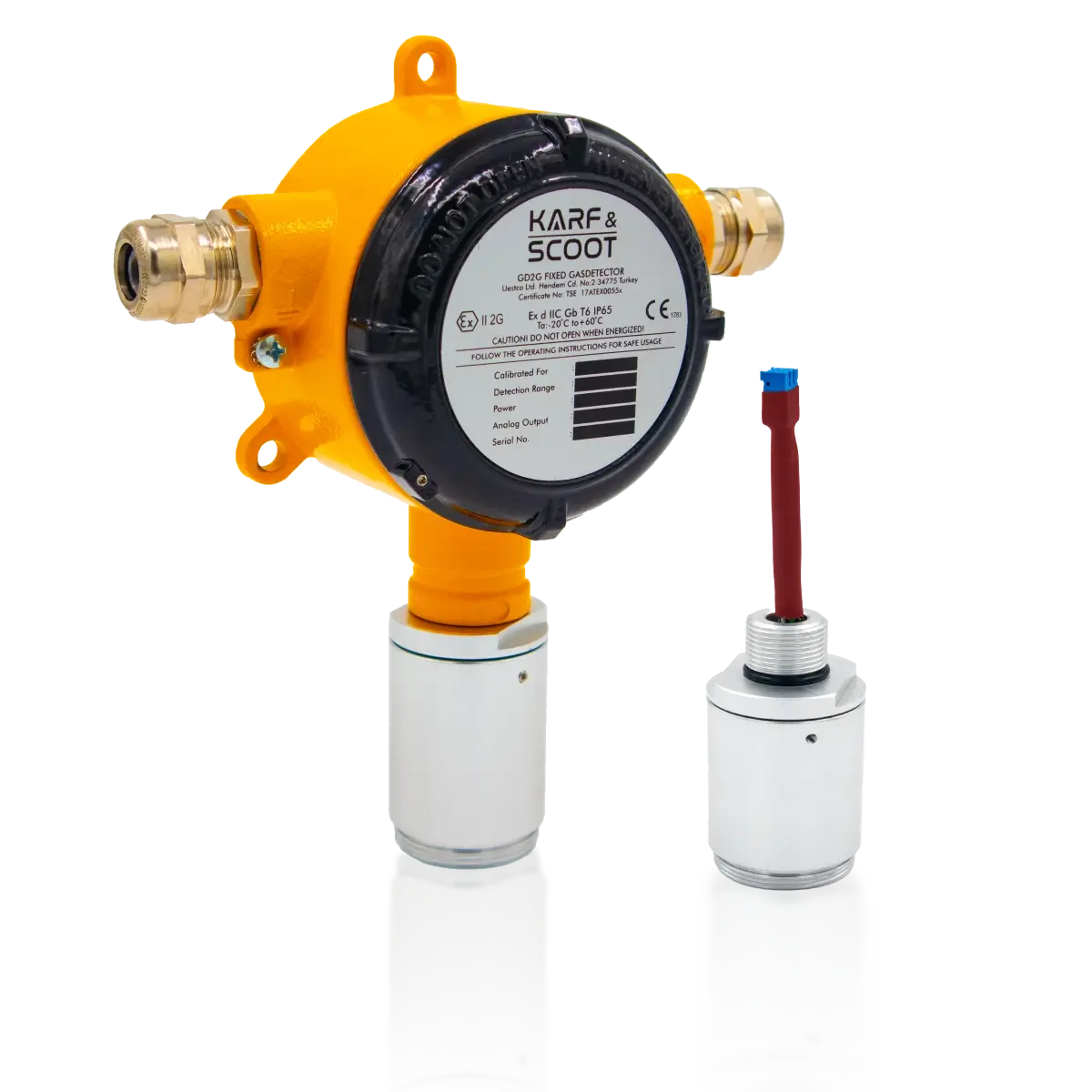

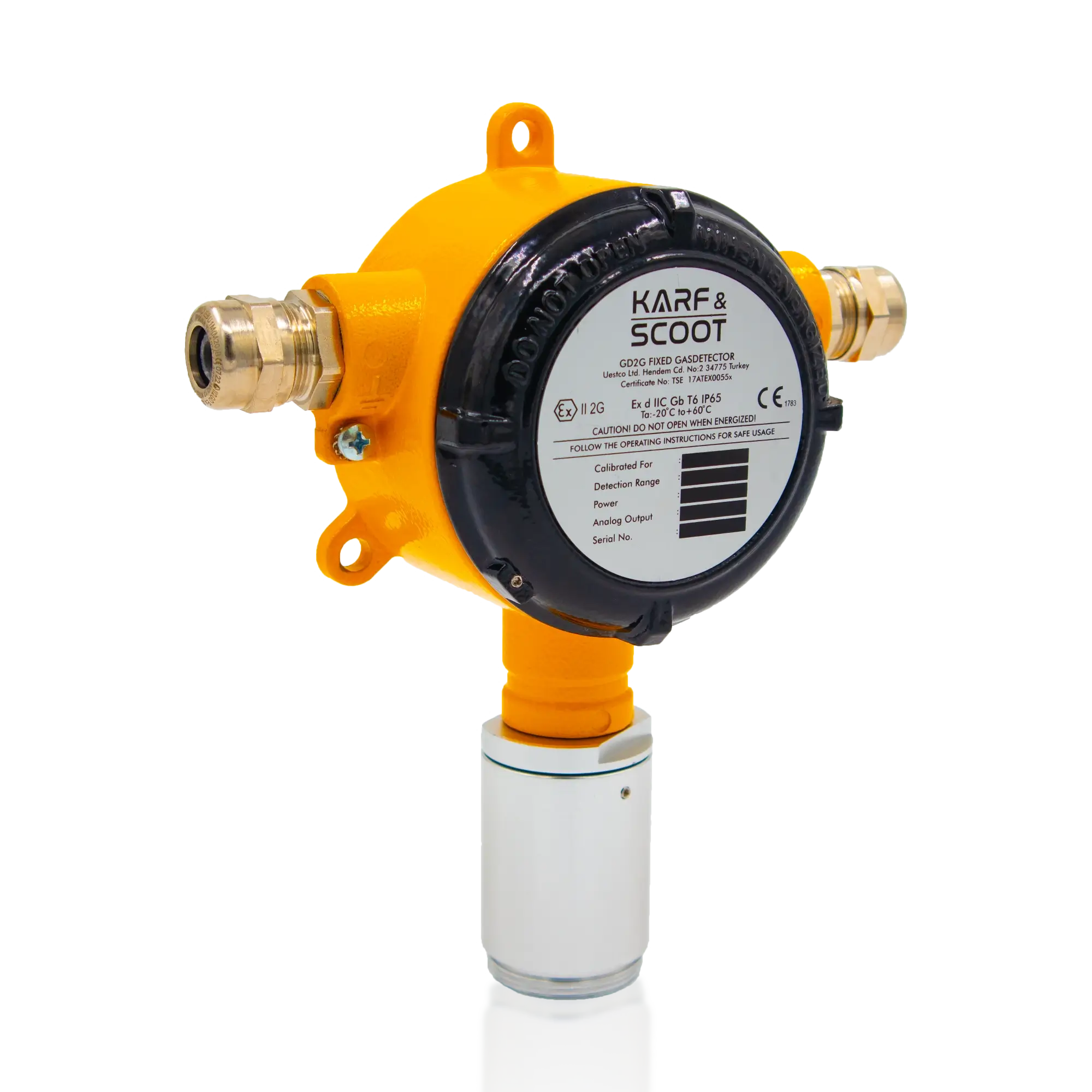

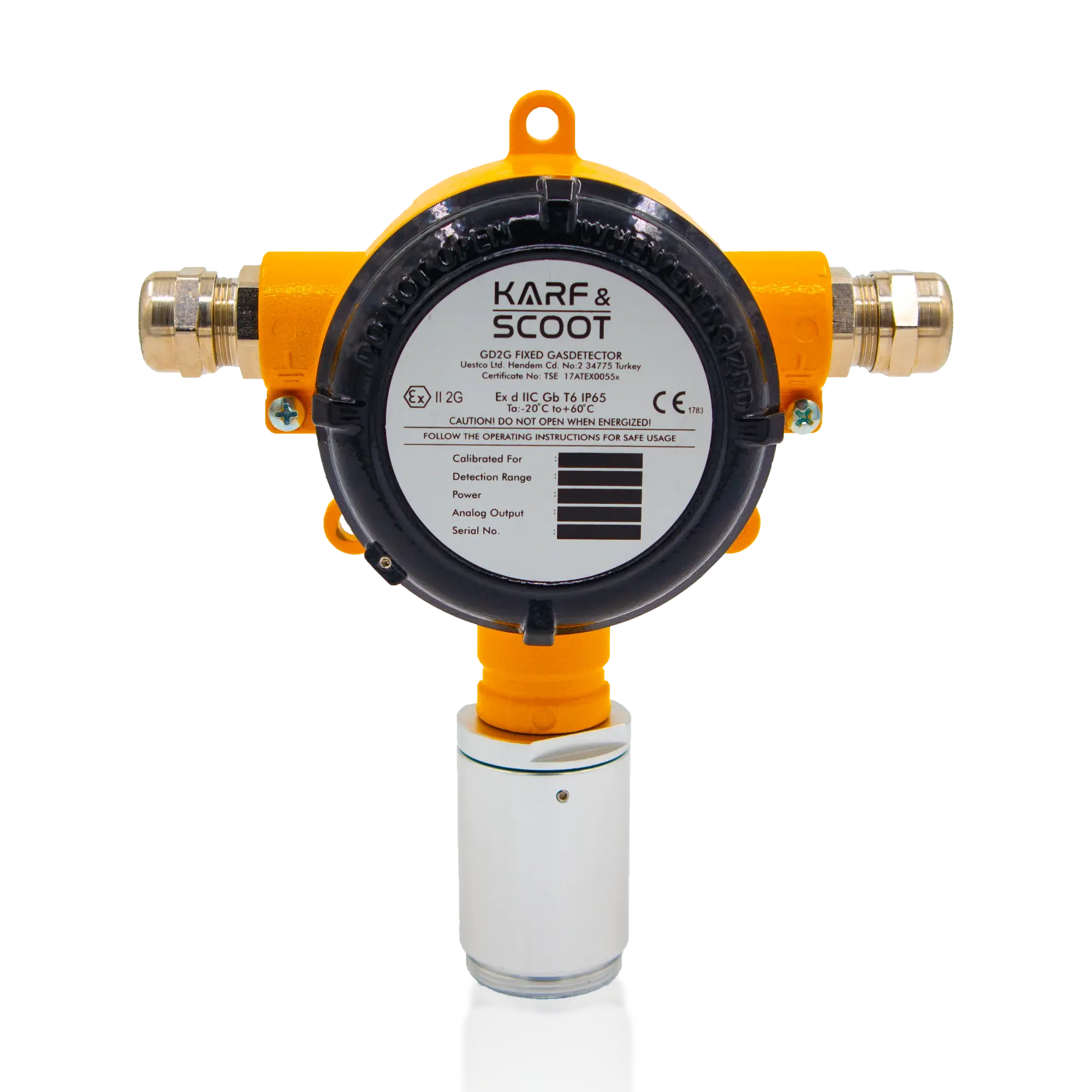

Karf & Scoot GD2G Kızılötesi (IR) Sensörlü Ekransız Exproof Sabit Gaz Dedektör
Marka : Karf & Scoot
Model : GD2G Kızılötesi (IR)
Ürün Kodu : Algılanan gaz kısmından seçiniz
GD2G Serisi Kızılötesi Sensörlü Exproof Gaz Dedektörü, yanıcı gazlar ve karbondioksit (CO2) gazlarını hassasiyetle tespit etmek için geliştirilmiş güvenilir bir cihazdır. Endüstriyel tesislerde gaz sızıntılarının erken tespiti sayesinde güvenliği artırır ve tehlikeli durumların önlenmesine yardımcı olur. ATEX ve IECEx sertifikaları ile patlayıcı ortamlarda güvenle kullanılabilir.
Teknik Özellikler:
- Giriş Voltajı: 16V ~ 32V DC (24V DC nominal)
- Çıkışlar:
- 3 adet röle çıkışı
- 1 adet 4-20mA analog çıkış
- Uygunluk: ATEX ve IECEx Belgeli (Zone 1, Zone 2)
- Koruma Sınıfı: IP65 su ve toza dayanıklılık
- Algılama: Hidrokarbon Grubu Gazlar , CO2
- Gövdede Kullanım: Dayanıklı alüminyum gövde
Ürün Bilgisi
GD2G Kızılötesi Sabit Gaz Dedektörleri, yanıcı ve patlayıcı gazları yüksek hassasiyetle tespit etmek için geliştirilmiş gelişmiş bir teknolojiyi sunar. Bu dedektörler, kızılötesi sensör teknolojisini kullanarak gazları tespit eder. Kimyasal reaksiyonlara dayalı ölçümler yerine, gazların kızılötesi ışınları emme miktarını ölçerek çalışır, bu da onları çevresel bozucu etkilerden etkilenmeden güvenilir hale getirir.
Özellikler:
-
Hassas Algılama: Kızılötesi sensör teknolojisi sayesinde yanıcı ve patlayıcı gazlar yüksek hassasiyetle tespit edilir.
-
Düşük Bakım İhtiyacı: Kızılötesi sensörler, katalitik veya elektrokimyasal sensörlere kıyasla daha az bakım gerektirir ve sık kalibrasyon gereksinimi yoktur.
-
Çevresel Etkilerden Bağımsız: Sıcaklık, basınç ve diğer gazların etkilerinden minimum derecede etkilenir, bu da daha güvenilir ölçümler ve uzun ömürlü cihazlar anlamına gelir.
-
Gelişmiş Algılama Teknolojisi: Mikro-denetleyici çipi ve gömülü yazılım algoritmaları sayesinde her koşulda mükemmel algılama performansı sağlar.
-
Kapsamlı Çıkış Seçenekleri:
-
Röle Çıkışları (NOC ayarlanabilir) ile bağımsız kullanım imkanı.
-
4-20mA Analog Çıkış ile sistemlere entegrasyon sağlar.
-
Modbus RS485 Çıkışı ile merkezi izleme ve otomasyon sistemlerine entegre edilebilir.
-
Avantajlar:
-
Uzun Sensör Ömrü: Kızılötesi sensör teknolojisi sayesinde dedektörler uzun süreli kullanım sunar ve sıklıkla kalibrasyon yapmaya gerek kalmaz.
-
Kolay Entegrasyon: Dijital röle çıkışları ve 4-20mA analog çıkışları sayesinde dedektör, endüstriyel otomasyon ve güvenlik sistemlerine kolayca entegre edilebilir.
-
Erken Uyarı Sistemi: Gaz seviyesi belirli alarm limitlerine ulaştığında, dedektör hızlı bir şekilde tepki vererek tehlikeli koşulları önceden algılar ve tesis güvenliğini sağlar.
-
Yüksek Performans: Çevresel koşullara bağlı değişkenlerden etkilenmeden güvenilir ve tutarlı algılama sağlar, böylece yüksek performans ve verimlilik elde edilir.
-
Dayanıklı Yapı: IP65 su ve toza dayanıklı, dayanıklı alüminyum gövde ile zorlu endüstriyel koşullara uygundur.
GD2G Kızılötesi Sabit Gaz Dedektörleri, yanıcı ve patlayıcı gazların tespitinde yüksek güvenilirlik ve düşük bakım gereksinimi ile mükemmel bir çözüm sunar. Hem bağımsız kullanılabilir hem de otomasyon sistemlerine kolayca entegre edilerek, endüstriyel güvenlik ve izleme sistemlerinin verimliliğini artırır.
Teknik Özellikler
|
Besleme Gerilimi |
24 VDC ± 25% |
|
Ölçüm Aralığı * |
0 – 100 %LEL |
|
Çözünürlük ** |
1% LEL |
|
Tepki Süresi *** |
< 30sn |
| Sensör Tipi |
Kızılötesi |
| Analog Çıkış | 4~20 mA |
| Dijital Çıkışlar | 3 Kontak (NO veya NC) |
| Çalışma Koşulları |
Sıcaklık: -20/+60°C Basınç: 86-106 kPa Nem: 95% RH |
| Ağırlık | 1kg |
| Materyal | Alüminyum |
| Sensör Kapsülü | Paslanmaz Çelik |
| Atex Sınıfı | II 2G Ex d IIC Gb T6 |
| IP Koruma Seviyesi | IP65 |
| Garanti Süresi | 2 Yıl |
Algılanan Gazlar
|
Sipariş Kodu |
Gaz Adı | Formül |
Range |
|---|---|---|---|
|
GD2GI01V0100 |
Metan | CH4 |
0-100 %vol |
|
GD2GI02V0100 |
Propan | C3H8 |
0-100 %vol |
|
GD2GI01L0100 |
Metan |
CH4 |
0-100 %LEL |
|
GD2GI02L0100 |
Propan |
C3H8 |
0-100 %LEL |
|
GD2GI08P5000 |
Karbondioksit | CO2 |
0-5000 ppm |
|
GD2GI08V0001 |
Karbondioksit |
CO2 |
0-1 %vol |
|
GD2GI08V0005 |
Karbondioksit |
CO2 |
0-5 %vol |
|
GD2GI30L0100 |
Aseton* |
C3H6O |
0-100 %LEL |
|
GD2GI39L0100 |
Benzen* |
C6H6 |
0-100 %LEL |
|
GD2GI31L0100 |
Sikloheksan* |
C6H12 |
0-100 %LEL |
|
GD2GI32L0100 |
Siklopentan | C5H10 |
0-100 %LEL |
|
GD2GI40L0100 |
Difloretan (R152a) |
C2H4F2 |
0-100 %LEL |
|
GD2GI41L0100 |
Dimetil Eter | C2H6O |
0-100 %LEL |
|
GD2GI42L0100 |
Etan | C2H6 |
0-100 %LEL |
|
GD2GI33L0100 |
Etanol* |
C2H6O |
0-100 %LEL |
|
GD2GI22L0100 |
İzobütan* |
C4H10 |
0-100 %LEL |
|
GD2GI46L0100 |
İzobütilen | C4H8 |
0-100 %LEL |
|
GD2GI43L0100 |
Metil-Etil-Keton | C4H8O |
0-100 %LEL |
|
GD2GI36L0100 |
Metanol* |
CH4O |
0-100 %LEL |
|
GD2GI17L0100 |
n-Bütan | C4H10 |
0-100 %LEL |
|
GD2GI16L0100 |
Pentan | C5H12 |
0-100 %LEL |
|
GD2GI38L0100 |
Propilen |
C3H6 |
0-100 %LEL |
|
GD2GI04L0100 |
Toluen* |
C7H8 |
0-100 %LEL |
|
GD2GI27V0002 |
Etilen |
C2H4 |
0-2.3 %vol |
* 0°C’nin üzerinde doğru ölçüm mümkündür.
Soğutucu Gazlar
|
Sipariş Kodu |
Gaz Adı |
Range |
|---|---|---|
|
GD2GI45P1000 |
SF6 |
0-1000 ppm |
|
GD2GI45P2000 |
SF6 |
0-2000 ppm |
|
GD2GI45P5000 |
R-1233zd |
0-5000 ppm |
|
GD2GI45P2000 |
R-1234yf |
0-2000 ppm |
|
GD2GI45P2000 |
R-1234ze |
0-2000 ppm |
|
GD2GI45P2000 |
R-125 |
0-2000 ppm |
|
GD2GI45P2000 |
R-134a |
0-2000 ppm |
|
GD2GI45P2000 |
R-143a |
0-2000 ppm |
|
GD2GI45P2000 |
R-22 |
0-2000 ppm |
|
GD2GI45P2000 |
R-227ea |
0-2000 ppm |
|
GD2GI45P2000 |
R-32 |
0-2000 ppm |
|
GD2GI45P2000 |
R-404a |
0-2000 ppm |
|
GD2GI45P2000 |
R-407a |
0-2000 ppm |
|
GD2GI45P2000 |
R-407f |
0-2000 ppm |
|
GD2GI45P2000 |
R-410 |
0-2000 ppm |
|
GD2GI45P2000 |
R-417a |
0-2000 ppm |
|
GD2GI45P2000 |
R-422d |
0-2000 ppm |
|
GD2GI45P2000 |
R-448a |
0-2000 ppm |
|
GD2GI45P2000 |
R-449a |
0-2000 ppm |
|
GD2GI45P2000 |
R-450a |
0-2000 ppm |
|
GD2GI45P2000 |
R-452b |
0-2000 ppm |
|
GD2GI45V0006 |
R-454a |
0-6.3 %vol |
|
GD2GI45P2000 |
R-454b |
0-2000 ppm |
|
GD2GI45V0006 |
R-454c |
0-6.2 %vol |
|
GD2GI45V0011 |
R-455a |
0-11.8 %vol |
|
GD2GI45P2000 |
R-507 |
0-2000 ppm |
|
GD2GI45P2000 |
R-513a |
0-2000 ppm |
Teslimat İçeriği
- Exproof rakorlar ile zengin kutu içeriği
- Kullanım Klavuzu
- Kalibrasyon Sertifikası
Ürün PDF
Aksesuarlar
Accessory Name
Ex-proof Cable Gland (2 pieces) GD2G Standard included
Ex-proof Cable Gland (2 pieces) GD2G Optional
Stainless Steel Outdoor Protector GD2G Optional
Splash Protection Cap (IP 66 Cap) GD2G IR Optional
Splash Protection Cap (IP 66 Cap) GD2G EC-CA Optional
Calibration Cap GD2G Optional
